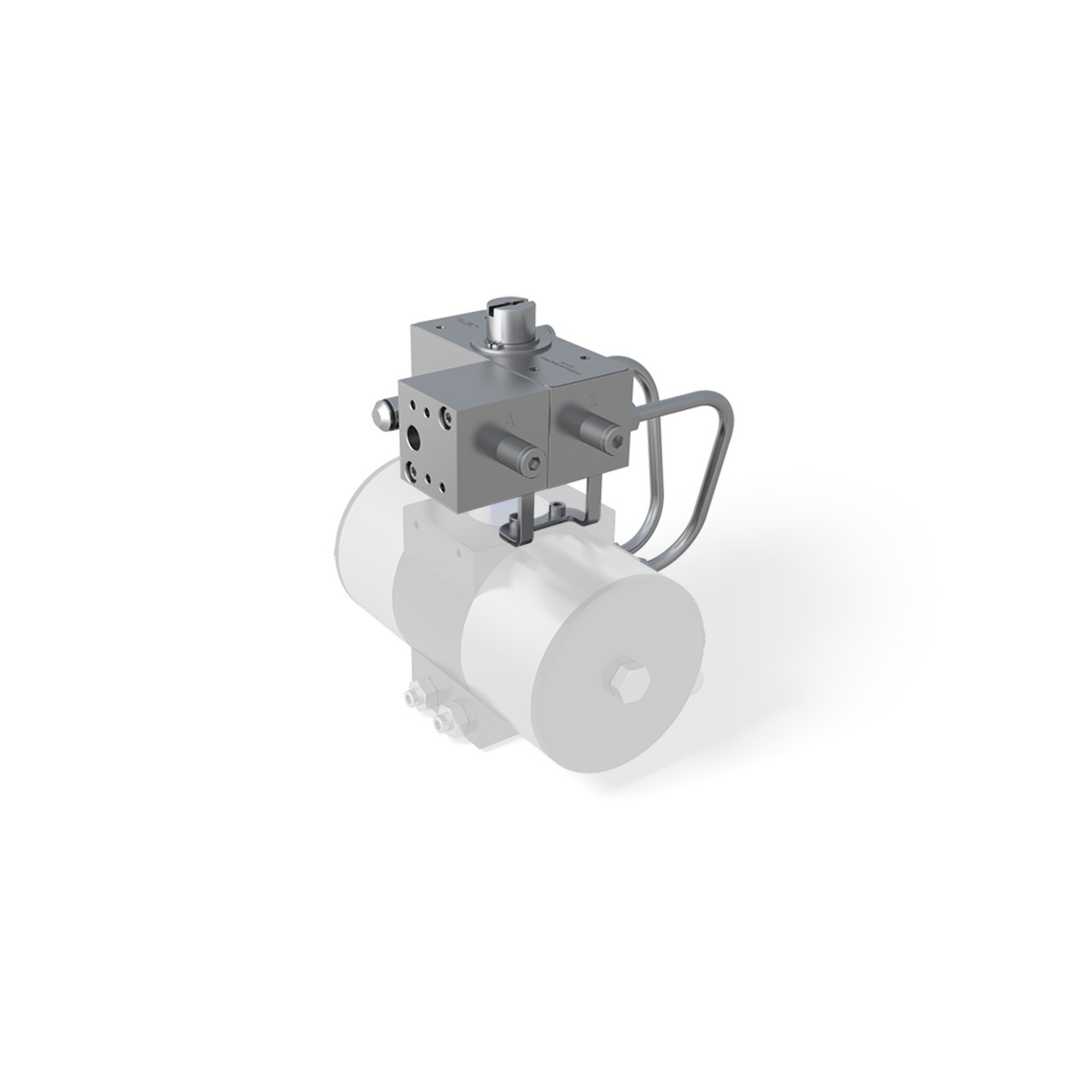

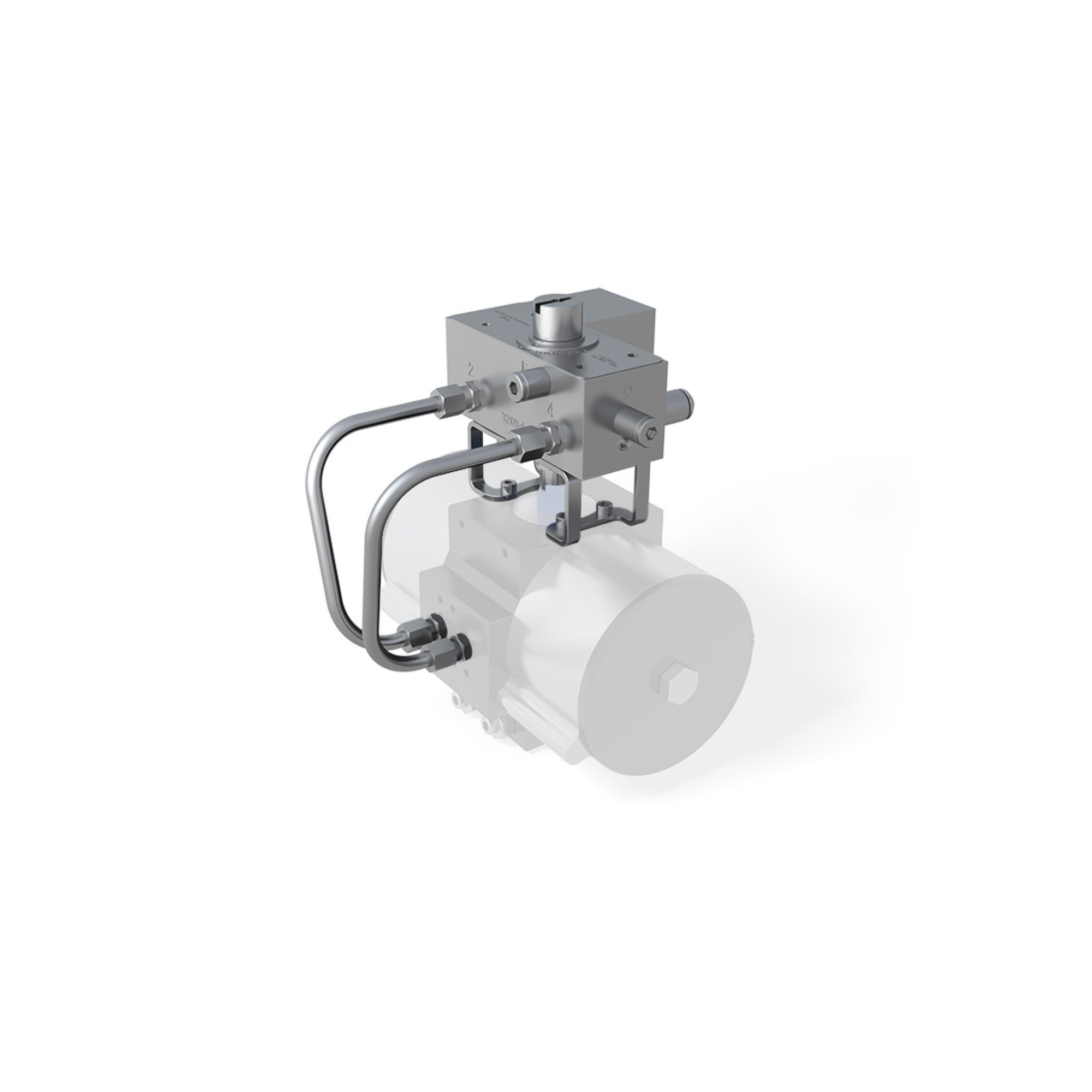

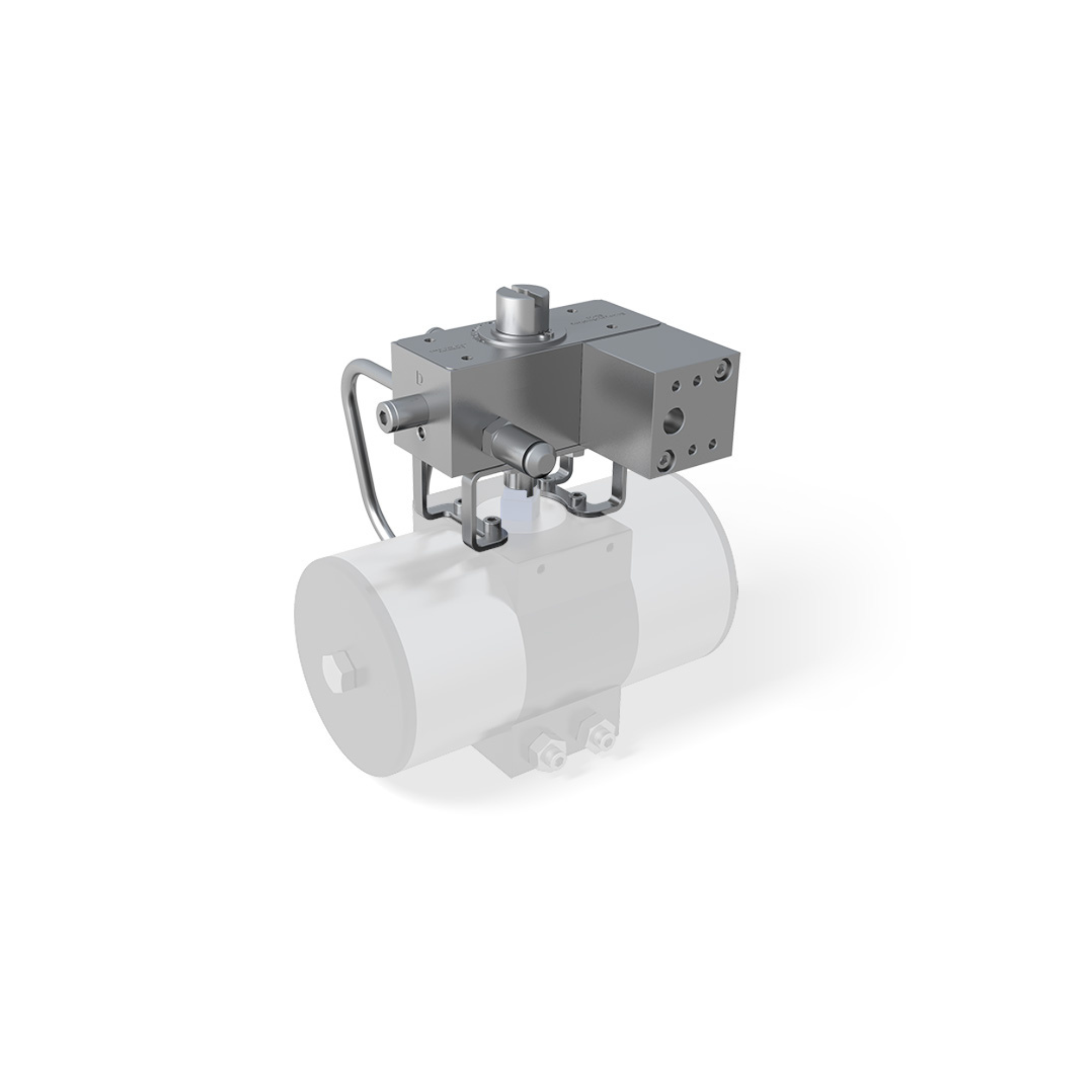

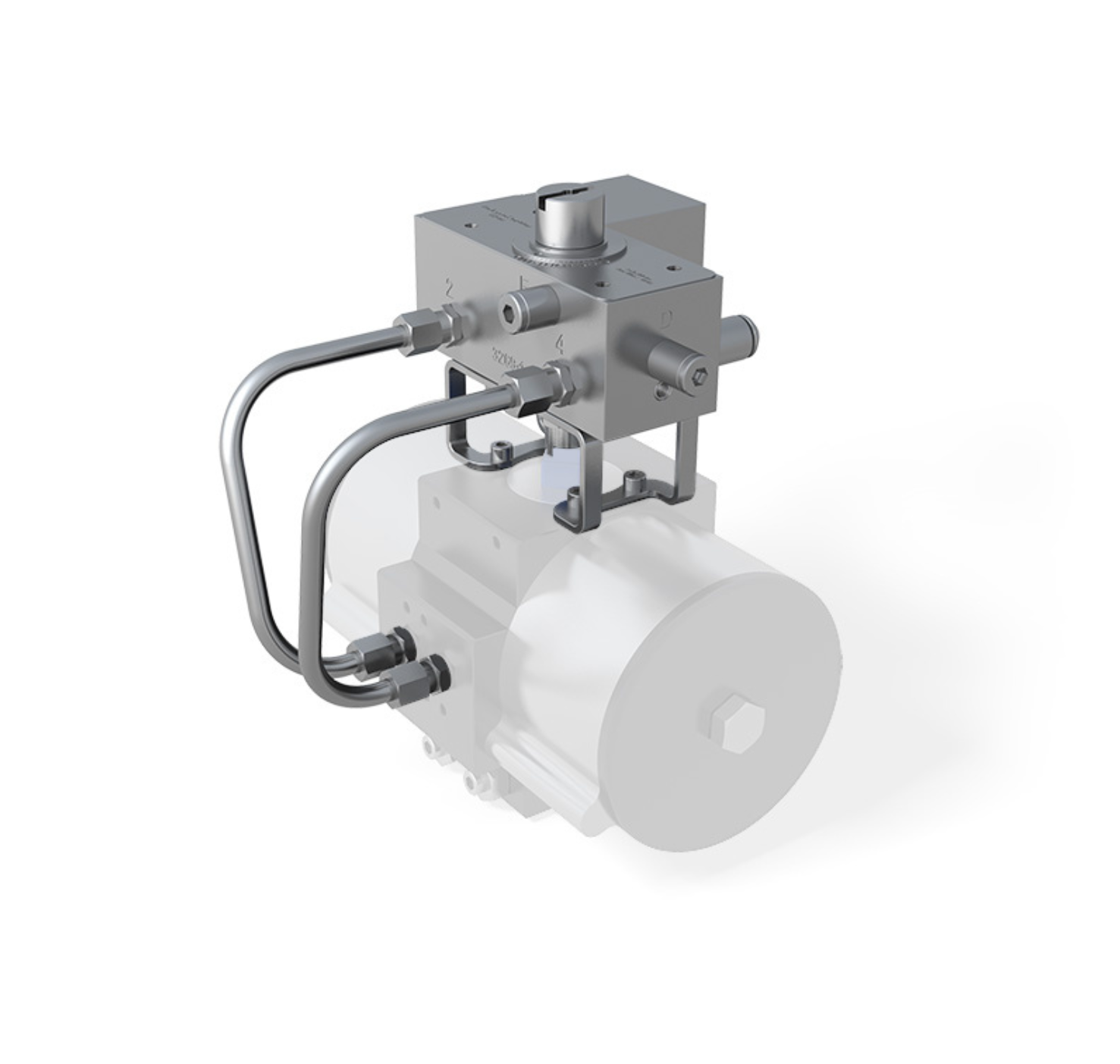

H2R-ED-08 - G1/4″

Endlagendämpfung für einfachwirkende Antriebe mit frei
wählbarer Einstellmöglichkeit der Dämpfung,
sowie der Dämpfungsgeschwindigkeit.

Material : Gehäuse Aluminium hartanodisiert
Innenteile Edelstahl 1.4305 / Peek
Steuerdruck : 0,5 bis 10 bar
Steuermedium : Druckluft nach ISO 8573-1:2010 [7:4:4]
Schutzart : IP65
Zulassung : SIL, FMDEA (Exida)
Temperaturbereich : -20°C bis +80°C
Einbaulage : beliebig
Pneumatische Anschlüsse
· Zuluft G ¼“ / Namur
· Ausgang & Abluft G ¼“
Schnittstellen nach VDI/VDE3845
· Stellgerätezubehör; 80x30mm mit 20mm Wellenüberstand F05
· Stellgerät; F05; Welle nach Namur (25mm Überstand)
Funktionsumfang:
· Einstellbarer Dämpfungswinkel von 90°- 0°
· Stellzeiten einstellbar von 0°- 90°/ 90° - Dämpfungsbeginn / Dämpfungsweg
· Umluft Funktion (Federraumbelüftung)
